正弦波滤波器

产品编号：

1133004125776793600

所属分类：

other

  • Product description
  • Product features
  • Technical specifications
  • Product size

  •

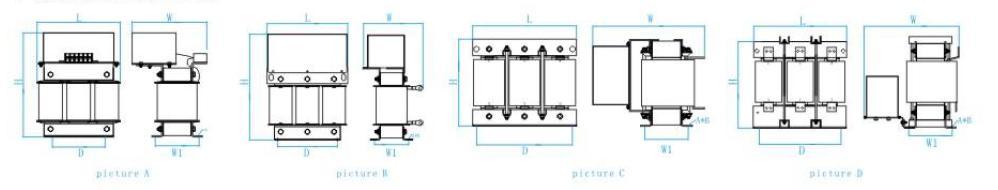

    产品型号 图号 适配功率(KW) 额定电流(A) 电感量（mH） 开关频率(KHz) 尺寸Dimension(±2mm) 重量（KG±10%）
    L W H D W1 A*B
    SFL-0010-EISC-04 A 3.7 10A 7.0 4 190 170 245 120 98 8.5*17 12Kg
    SFL-0015-EISC-04 5.5 15A 4.67 4 190 170 245 120 98 8.5*17 12Kg
    SFL-0020-EISC-04 7.5 20A 3.5 4 190 170 265 120 98 8.5*17 15Kg
    SFL-0030-EISC-04 11 30A 2.334 4 190 170 265 120 98 8.5*17 15Kg
    SFL-0040-EISA-04 B 15 40A 1.75 4 245 200 330 182 104 11*18 25Kg
    SFL-0050-EISA-04 18.5 50A 1.4 4 245 200 330 182 104 11*18 25Kg
    SFL-0060-EISA-04 22 60A 1.167 4 245 200 330 182 104 11*18 25Kg
    SFL-0080-EISA-04 30 80A 0.88 4 290 230 360 214 113 11*18 35Kg
    SFL-0090-EISA-04 37 90A 0.81 4 290 230 360 214 113 11*18 35Kg
    SFL-0120-EISA-04 C 45 120A 0.584 3 325 345 300 289 139 12*20 56Kg
    SFL-0150-EISA-04 55 150A 0.467 3 325 345 300 289 139 12*20 56Kg
    SFL-0200-EISA-04 75 200A 0.367 3 385 385 310 350 159 12*20 75Kg
    SFL-0250-EISA-04 110 250A 0.28 3 385 415 330 350 159 12*20 76Kg
    SFL-0290-EISA-04 132 290A 0.242 3 385 425 355 350 164 12*20 86Kg
    SFL-0330-EISA-04 160 330A 0.212 3 385 435 355 350 164 12*20 88Kg
    SFL-0390-EISA-04 185 390A 0.18 3 405 460 410 364 174 15*25 125Kg
    SFL-0490-EISA-04 D 220 490A 0.143 2 500 515 440 440 214 15*25 160Kg
    SFL-0600-EISA-04 280 600A 0.116 2 500 500 510 440 214 15*25 200Kg
    SFL-0660-EISA-04 300 660A 0.106 2 500 515 510 440 234 15*25 200Kg
    SFL-0800-EISA-04 380 800A 0.088 2 500 540 550 440 234 15*25 225Kg
    SFL-1000-EISA-04 450 1000A 0.07 2 500 540 600 440 234 15*25 280Kg
    SFL-1200-EISA-04 550 1200A 0.06 2 500 540 650 440 254 15*25 315Kg
    SFL-1600-EISA-04 630 1600A 0.05 2 500 610 660 440 254 15*25 405Kg
